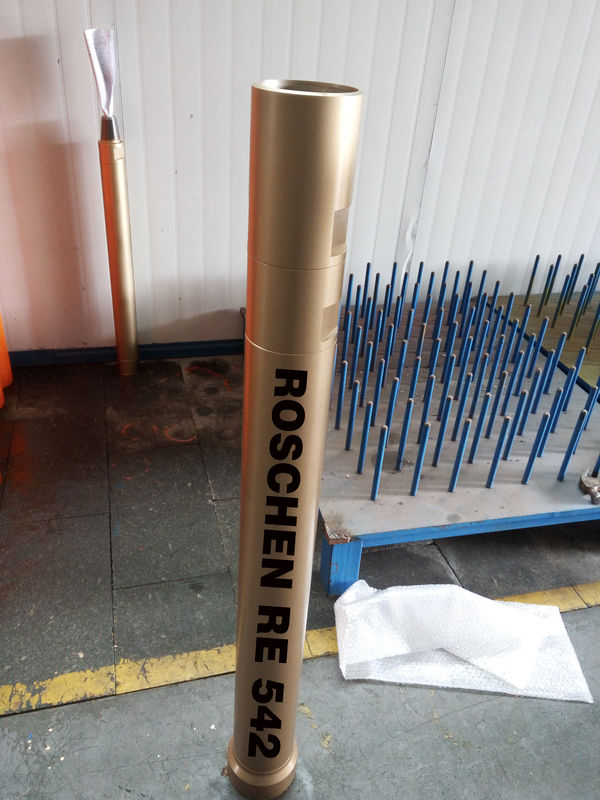

Napędzany pneumatycznie młot z odwróconą cyrkulacją Rura wiertnicza o podwójnych ściankach z gwintem równoległym
Wprowadzenie do młota z odwróconą cyrkulacją
Wiercenie RC z odwróconą cyrkulacją wykorzystuje dwuścienną rurę wiertniczą z gwintem równoległym i powietrze pod wysokim ciśnieniem, aby zapewnić ciągły powrót formacji i próbek wody.Zwierciny i wody złożowe nie są zanieczyszczone dodatkami wiertniczymi ani zmieszane z innym materiałem otworowym.Prędkość w odwiercie wynosząca około 70 stóp/s zapewnia niezawodne rejestrowanie warstw zawierających wodę, minerały lub zanieczyszczenia.Próbki wody reprezentatywne dla określonych warstw mogą być przetransportowane drogą powietrzną lub wyrzucone na powierzchnię.
Funkcja młota z odwróconą cyrkulacją
1. Wiercenie RC jest ponad pięć razy szybsze niż wiercenie rdzeniowe, szczególnie w twardej skale i prawie o połowę tańsze niż tradycyjne wiercenie rdzeniowe.
2. Młoty RC są napędzane pneumatycznie przez sprężarki, a główne działanie młota i wierteł z odwróconą cyrkulacją jest takie samo, jak w przypadku standardowego młota DTH.
3. Młoty i bity RC są zgodne z konstrukcją o wysokiej wydajności związaną z tradycyjnym sprzętem DTH i zwracają nieskażoną próbkę najwyższej jakości.
Specyfikacje młota z odwróconą cyrkulacją
| Rozmiar młotka | Młot | Chwyt bitowy | Kod ROSCHENA | Zakres otworów (mm) | Średnica zewnętrzna (mm) | Długość (bez bitu) mm | Waga (NW) kg | Wątek połączenia | Ciśnienie robocze |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3“ Remet | 1,0-3,0 MPa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3“ Remet | 1,0-3,0 MPa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3,5"-4,5" Remet 3,5"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Jako żądanie | 1,5-3,5 MPa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Jako żądanie | 1,5-3,5 MPa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Jako żądanie | 1,5-3,5 MPa |
| Uwagi: | |||||||||
| Metzke, wątek Remet jest dostępny! | |||||||||
| Każdy specjalny trzonek RC Hammer będzie dostępny na żądanie. | |||||||||
Stosowanie
