Młot obrotowy z odwrotną cyrkulacją służy do szybkiego i wydajnego zbierania próbek skał
Wprowadzenie do młota z odwróconą cyrkulacją
NARZĘDZIA DO WYDAJNOŚCI ODWRÓCONEGO OBIEGU
Wiercenie z odwróconą cyrkulacją (RC) służy do szybkiego i wydajnego pobierania próbek skał za pomocą dużej wiertarki obrotowej i sprężarki powietrza.Wyższa szybkość penetracji i niższy koszt na metr wiercenia RC sprawiają, że idealnie nadaje się do pozyskiwania próbek minerałów we wczesnych fazach projektu poszukiwawczego.
WIERCENIE Z ODWRÓCONYM OBIEGIEM
Wiercenie z odwróconą cyrkulacją (RC) wykorzystuje żerdź wiertniczą o podwójnych ściankach z narzędziem tnącym, zwykle pneumatycznym młotem posuwisto-zwrotnym, do wykonania otworu w formacji skalnej oraz do wydobywania wiórów skalnych i zwiercin z dna otworu.Odwrotną cyrkulację uzyskuje się przez wdmuchiwanie powietrza w dół prętów w pierścieniu między rurą wewnętrzną i zewnętrzną, powodując różnicę ciśnień, która tworzy siłę nośną dla sadzonek przemieszczających się w górę rury wewnętrznej na powierzchnię.Wiercenie RC sprawdziło się jako szybki i ekonomiczny sposób pobierania próbek minerałów i zyskało na popularności od czasu jego wprowadzenia w Niemczech w latach 60. XX wieku.
OBROTOWE
Stosowane zarówno w wierceniu RC, jak i konwencjonalnych metodach Down The Hole (DTH), krętliki Roschen są ekonomiczną alternatywą dla konwencjonalnych operacji obrotowych górnych i dolnych;a dzięki tylko jednemu zestawowi połączeń zapewniają dodatkowe korzyści w zakresie bezpieczeństwa i mniejsze wymagania konserwacyjne.
ŁAŃCUCH WIERTARKI RC
Przewód wiertniczy RC jest przeznaczony do dostarczania powietrza o wysokim ciśnieniu i dużej objętości do narzędzia skrawającego na dnie odwiertu.Po wybraniu wiertnicy, dodatkowe i adaptery umożliwiają podłączenie przewodu wiertniczego do głowicy wiertniczej, w wielu różnych kombinacjach, w zależności od wyboru używanych narzędzi.
CECHY młota z odwróconą cyrkulacją:
Pręty wiertnicze z odwróconą cyrkulacją
Roschen oferuje żerdzie wiertnicze z gwintami typu Faber, Matrix, Metzke i Remet dla pełnej kompatybilności ze wszystkimi systemami.Nasza solidna rura wiertnicza zapewnia kontakt w zakresie 360° od kołnierza rury wewnętrznej do rury zewnętrznej i została zaprojektowana tak, aby można ją było łatwo wymieniać w terenie, co minimalizuje kosztowne przestoje.
Fabera
Gwint typu Faber jest jednym z uznanych standardowych gwintów stosowanych w wierceniu z odwróconym obiegiem.Rura wiertnicza typu Faber firmy Roschen jest wyposażona w wysokiej jakości złącza narzędziowe ze stopu z poddanymi obróbce cieplnej sworzniami zapewniającymi doskonałą odporność na uszkodzenia, precyzyjne korpusy środkowe o wysokiej wytrzymałości zapewniające długą żywotność i łatwość montażu oraz wymienialne w terenie zespoły rur wewnętrznych.Gwint typu Faber wykorzystuje konstrukcję czterech wątków na cal.
Matryca
Gwint typu matrycowego to kolejny uznany standard w wierceniu RC.Rura wiertnicza typu Matrix firmy Roschen jest wyposażona w wysokiej jakości złącza narzędziowe ze stopu z poddanymi obróbce cieplnej sworzniami zapewniającymi doskonałą odporność na uszkodzenia, precyzyjne korpusy środkowe o wysokiej wytrzymałości zapewniające długą żywotność i łatwość montażu.We wędce typu Matrix dętka może być mocowana za pomocą gumowych stabilizatorów lub wymieniana w terenie za pomocą stalowych stabilizatorów.Rura RC typu Matrix ma uszczelniające o-ringi na części sworznia zespołu rury wewnętrznej, zapewniając optymalne uszczelnienie rury wewnętrznej i przepływ powietrza.Gwint typu matrycowego wykorzystuje grubszą, trwalszą konstrukcję o trzech zwojach na cal.
Metzke
Gwint typu Metzke jest jednym z uznanych standardowych gwintów stosowanych w wierceniu z odwróconym obiegiem.Rura wiertnicza typu Roschen Metzke jest wyposażona w wysokiej jakości złącza narzędziowe ze stopu z kołkami poddanymi obróbce cieplnej, zapewniającymi doskonałą odporność na uszkodzenia, precyzyjne korpusy środkowe o wysokiej wytrzymałości, zapewniające długą żywotność i łatwość montażu, oraz wymienialne w terenie zespoły rur wewnętrznych ze specjalnymi przegubami, które zapewniają obrót o 360 stopni stabilizacja przy minimalnym ograniczeniu przepływu.Gwint typu Metzke wykorzystuje konstrukcję z czterema zwojami na cal i bardziej wytrzymałą powierzchnię współpracującą złącza narzędzia pod kątem 90°.
Remet
Gwint typu Remet to kolejny uznany standard w wierceniu RC.Rura wiertnicza typu Remet firmy Roschen jest wyposażona w wysokiej jakości złącza narzędziowe ze stopu z poddanymi obróbce cieplnej kołkami zapewniającymi doskonałą odporność na uszkodzenia, precyzyjne korpusy środkowe o wysokiej wytrzymałości, zapewniające długą żywotność i łatwość montażu, a także wymienialne w terenie zespoły rur wewnętrznych ze specjalnymi przegubami zapewniającymi stabilizację w zakresie 360 stopni przy minimalnym ograniczeniu przepływu.Rura RC typu Remet posiada pierścienie uszczelniające o-ring na części sworznia zespołu rury wewnętrznej, zapewniając optymalne uszczelnienie rury wewnętrznej i przepływ powietrza.Gwint typu Remet wykorzystuje grubszą, trwalszą konstrukcję o trzech zwojach na cal.
Parametry młota z odwróconą cyrkulacją
Specyfikacje młotów RC ROSCHEN | |||||||||
Rozmiar młotka | Młot | Chwyt bitowy | Kod ROSCHENA | Zakres otworów (mm) | Średnica zewnętrzna (mm) | Długość (bez bitu) mm | Waga (NW) kg | Wątek połączenia | Ciśnienie robocze |
3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3“ Remet | 1,0-3,0 MPa |
3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3“ Remet | 1,0-3,0 MPa |
4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3,5"-4,5" Remet 3,5"-4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |

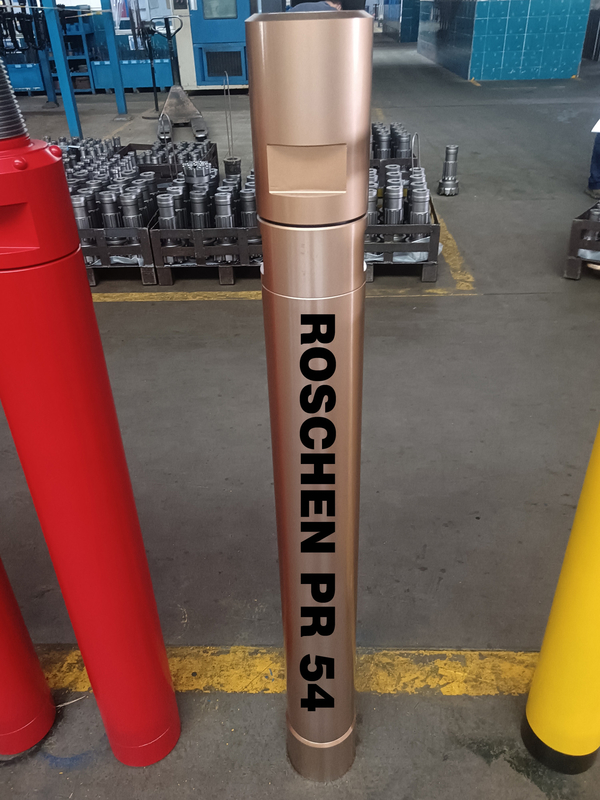

5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Jako żądanie | 1,5-3,5 MPa |
8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Jako żądanie | 1,5-3,5 MPa |
10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Jako żądanie | 1,5-3,5 MPa |
Uwagi: | |||||||||
Metzke, wątek Remet jest dostępny! | |||||||||
Każdy specjalny trzonek RC Hammer będzie dostępny na żądanie. |
