Młot w dół do wiercenia w hutnictwie, węglu, chemii, materiałach budowlanych
Opis młotka w otworze:
Jest to rodzaj wysokociśnieniowego młota DTH bez zaworu nożnego, nasz najnowszy projekt.Jest to również jeden z najbardziej zaawansowanych młotów DTH na świecie.
Zalety młota w dół:
1. Z kłopotów z pękaniem zastawki stopowej oraz rozszerzaniem i kurczeniem.
2. Niższe zużycie energii i wyższa częstotliwość uderzeń.Prędkość wiercenia jest o 15-30% wyższa niż w przypadku zaworu stopowego.
3. Prosta konstrukcja, niezawodne części, długa żywotność, łatwa i tania konserwacja.
4. Mniejsze zużycie powietrza i oleju.Zużycie oleju jest o około 10% mniejsze niż w przypadku zaworu stopowego.
Parametry techniczne młotka w otworze
| Długość (bez bitu) | Waga (bez bitu) | Średnica zewnętrzna | Chwyt bitowy | Zakres otworów | Połączenie wątek | |
| 1102 mm | 68,00 kg | Φ125 mm | RD55C DHD350Q | Φ135mm ~ Φ155mm | API 2 3/8'' Reg | |
| API 3 1/2'' Reg | ||||||
| Ciśnienie robocze | Udarność przy 0,5 MPa | Zalecana prędkość obrotowa | Zużycie powietrza | |||
| 1,0 MPa | 1,8 MPa | 2,4 MPa | ||||
| 1,0 ~ 2,5 MPa | 28 Hz | 20 ~ 35 obr/min | 8 m³/min | 14 m³/min | 19 m³/min | |
| Specyfikacje młotów DTH | |||||||
| Rozmiar młotka | Chwyt bitowy | Kod ROSCHEN | Połączenie wątek | Odpowiedni bit | Ciśnienie robocze | Zużycie powietrza | |
| 2" | BR2 | ROS 11 ROS 22 | Pudełko RD50 | ￠70-￠90mm | 0,7-1,75 MPa | 0,7Mpa | 4,5m3/min |
| 1,0Mpa | 4m3/min | ||||||
| 1,4Mpa | 5m3/min | ||||||
| 3" | DHD3.5 | ROS 32 | API 2 3/8" Reg | ￠90-￠110mm | 1,0-1,5 MPa | 1,0Mpa | 4,5m3/min |
| COP32/COP34 | |||||||
| M30 | 1,5Mpa | 9m3/min | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8" Reg | ￠110-￠135mm | 1,0-2,5Mpa | 1,0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1,8Mpa | 10m3/min | |||||
| M40 | 2,4 MPa | 15m3/min | |||||
| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" Reg/API 3 1/2" Reg | ￠135-￠155mm | 1,0-2,5Mpa | 1,0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1,8Mpa | 15m3/min | |||||
| M50 | 2,4 MPa | 23m3/min | |||||
| 6" | DHD360 | ROS 62 ROS 64 | API 3 1/2" Reg | ￠155-￠190mm | 1,0-2,5Mpa | 1,0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1,8Mpa | 20m3/min | |||||
| M60 | 2,4 MPa | 28,5m3/min | |||||
| 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2" Reg | ￠195-￠254mm | 1,0-2,5Mpa | 1,0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1,8Mpa | 26m3/min | |||||
| SD8 | 2,4 MPa | 34m3/min | |||||
| 10" | SD10 | ROS 100 | API 6 5/8" Reg | ￠254-￠311mm | 1,0-2,5Mpa | 1,0Mpa | 22m3/min |
| Numa100 | 1,8Mpa | 40m3/min | |||||
| ROS 100 | 2,4 MPa | 55m3/min | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8" Reg | ￠305-￠445mm | 1,0-2,5Mpa | 1,0Mpa | 30m3/min |
| SD12 | 1,8Mpa | 56m3/min | |||||
| Numa120 | 2,4 MPa | 78m3/min | |||||
| Uwagi: wątek Metzke, Remet jest dostępny! | |||||||

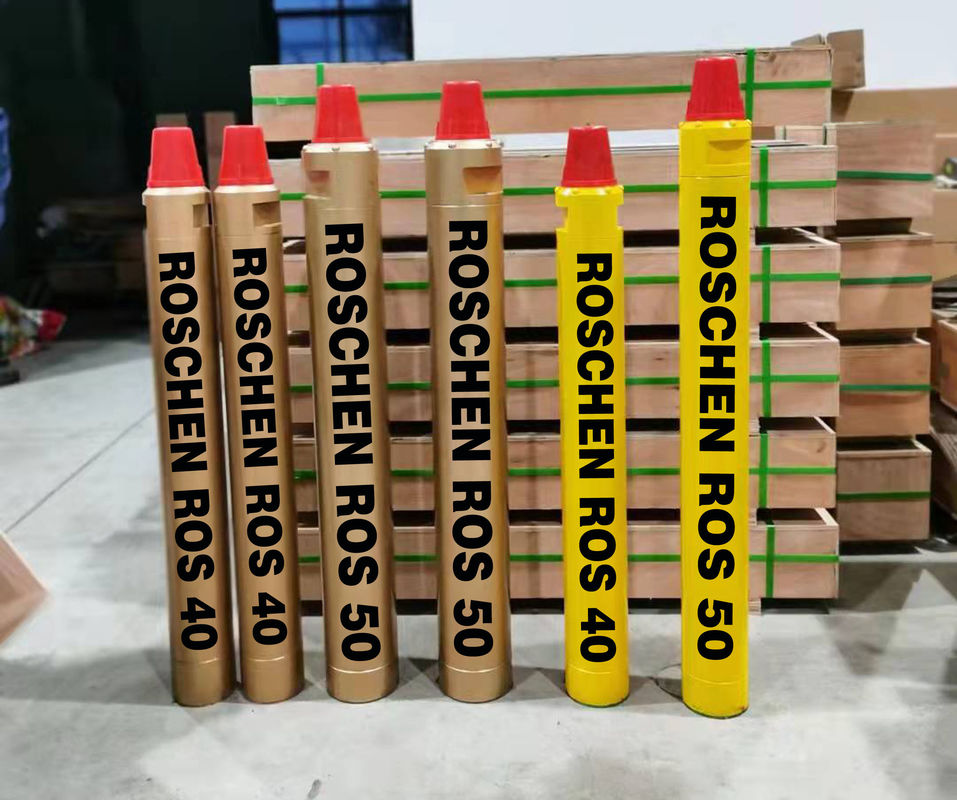

Szczegóły młotka w dół
