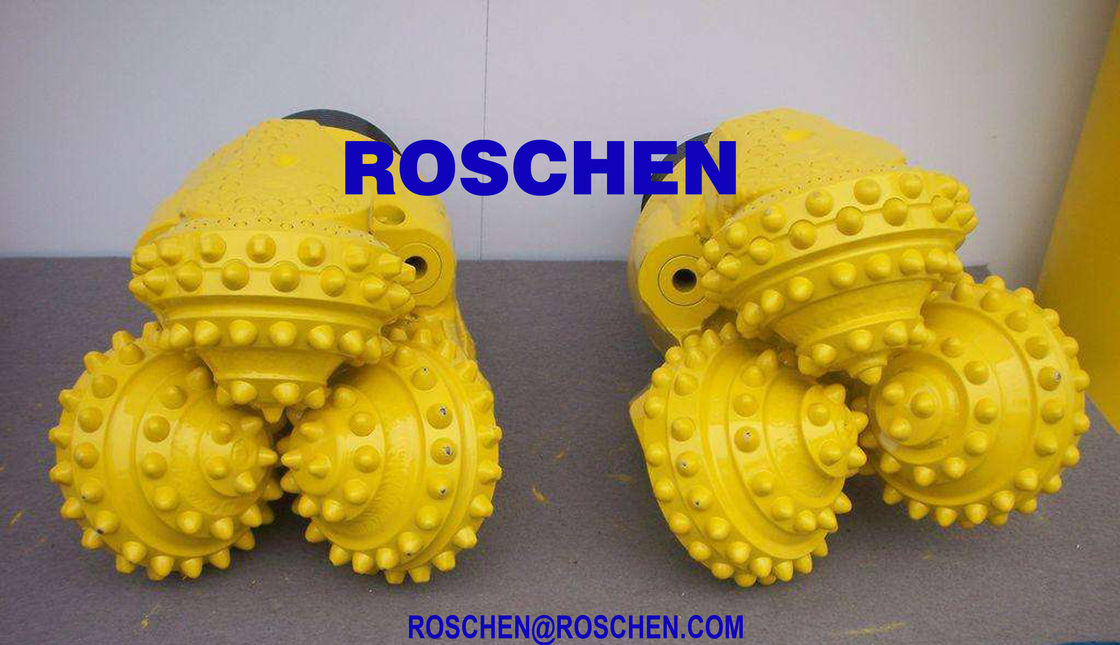

12 1/4 cala uszczelnione łożysko TCI Tricone Roller Bit do wiercenia studni górniczych
Uszczelnione łożysko TCI Tricone Roller Bit do wiercenia studni górniczych
Tricone Bit, lub nazywany Roller Bit, jest najczęściej używanym obrotowym narzędziem wiertniczym do wiercenia i wydobycia studni wodnych oraz wiertła HDD (poziome wiercenie kierunkowe).Zęby tnące na przemian dotykają dna studni, gdy wiertło stożkowe pracuje, moment kruszenia skały jest mały, powierzchnia styku między zębami tnącymi a dnem studni jest mała, ciśnienie jest wyższe i jest to łatwe aby dostać się do warstwy.Całkowita długość ostrza roboczego jest duża, co zmniejsza zużycie.Nadaje się do różnych formacji, od miękkiej skały po raczej twardą skałę.
Opis bitów Tricone:
(1) Struktura cięcia tej serii tricone rock bit:
Trwałość najwyższej jakości płytek z węglika wolframu została zwiększona dzięki nowym formułom i nowym technikom wkładek. Odporność na zużycie zębów została zwiększona dzięki napawaniu węglikiem wolframu premium na powierzchniach zębów stalowych.
(2) Struktura miernika tej serii tricone rock bit:
Ochrona wielu manometrów z obcinaczami miernika na pięcie i wkładkami miernika na powierzchni miernika stożka, wkładkami z węglika wolframu i napawaniem na końcu koszulki zwiększają zdolność trzymania miernika i trwałość łożyska.
(3) Struktura łożyska tej serii tricone rocka:
Łożysko o wysokiej precyzji z dwiema powierzchniami oporowymi.Kulki blokują stożek Mocno słyszalna powierzchnia łożyska.Łożysko stożkowe inkrustowane stopem zmniejszającym tarcie, a następnie posrebrzane.Odporność na ścieranie i zatarcie łożyska są poprawione i nadają się do dużych prędkości obrotowych.
(4) Uszczelnienie i smarowanie tej serii tricone rock bit:
Zaawansowany zestaw metalowych uszczelek składa się z dwóch metalowych gniazd i dwóch elastycznych aktywatorów.Sprężone aktywatory zapewniają dobry styk na dwóch powierzchniach uszczelniających metalowych pierścieni za pomocą siły sprężystej i zapewniają uszczelnienie łożyska.Podczas wiercenia metalowe uszczelnienia są stosunkowo dynamiczne, a aktywatory są statyczne.Poprawi to niezawodność i trwałość uszczelnienia łożyska.System kompensacji ciśnienia i zaawansowany smar mogą znacznie zwiększyć niezawodność smarowania.
Cechy końcówek Tricone:
(1) Kod IADC: 417427437517527537617627637737837832415425435445525625635416427436446447516526537.547516536535, 637, 642, 737, 742, 745, 835, 837, 842.
(2) Rozmiary: od 6 1/4 "do 12 1/4"
(3) Typ łożyska: uszczelnione łożysko i nieuszczelnione łożysko
(4) Formacja lub warstwa: miękka, średnio miękka, twarda, średnio twarda, bardzo twarda
KOD IADC:
| Kod IADC | WOB | RPM | Podanie |
| (KN / mm) | (obr / min) | ||
| 437/447/435 | 0,35-0,9 | 240-70 | bardzo miękkie utwory o niskiej wytrzymałości na ściskanie i dużej zdolności wiercenia, takie jak glina, mułowiec, kreda, gips, sól, miękki wapień |
| 517/527/515 | 0,35-1,0 | 220-60 | miękkie formacje o niskiej wytrzymałości na ściskanie i wysokiej zdolności wiercenia, takie jak mułowiec, gips, sól, miękki wapień |
| 537/547/535 | 0,45-1,0 | 220-50 | formacje od miękkich do średnich o niskiej wytrzymałości na ściskanie, takie jak średni, miękki wstrząs, średnio miękki wapień, średnio miękki piaskowiec, średni utwardzenie z twardszymi i ściernymi międzywarstwami |
| 617/615 | 0,45-1,1 | 200-50 | formacje średnio twarde o wysokiej wytrzymałości na ściskanie, np. twardy łupek, wapień, piaskowiec, dolomit |
| 637/635 | 0,5-1,1 | 180-40 | twarde materiały o wysokiej wytrzymałości na ściskanie, takie jak wapień, piaskowiec, dolomit, twardy gips, marmur |
| Uwaga: Powyższe ograniczenia WOB i RRPM nie powinny być używane jednocześnie | |||
| Kołek wątku: | ||
| Średnica bitu | PIN API | |
| (cal) | (mm) | |
| 6 1/4 "~ 6 3/4" | 159 ~ 171 | 3 1/2 " |
| 7 1/2 "~ 9 1/2" | 190,5 ~ 241 | 4 1/2 " |
| 9 5/8 "~ 12 1/4" | 245 ~ 311 | 6 5/8 " |
Jak czytać kod IADC:
