13-5 / 8 "TCI Roller Tricone Bit do wiercenia studni olejowych, niezawodna wydajność

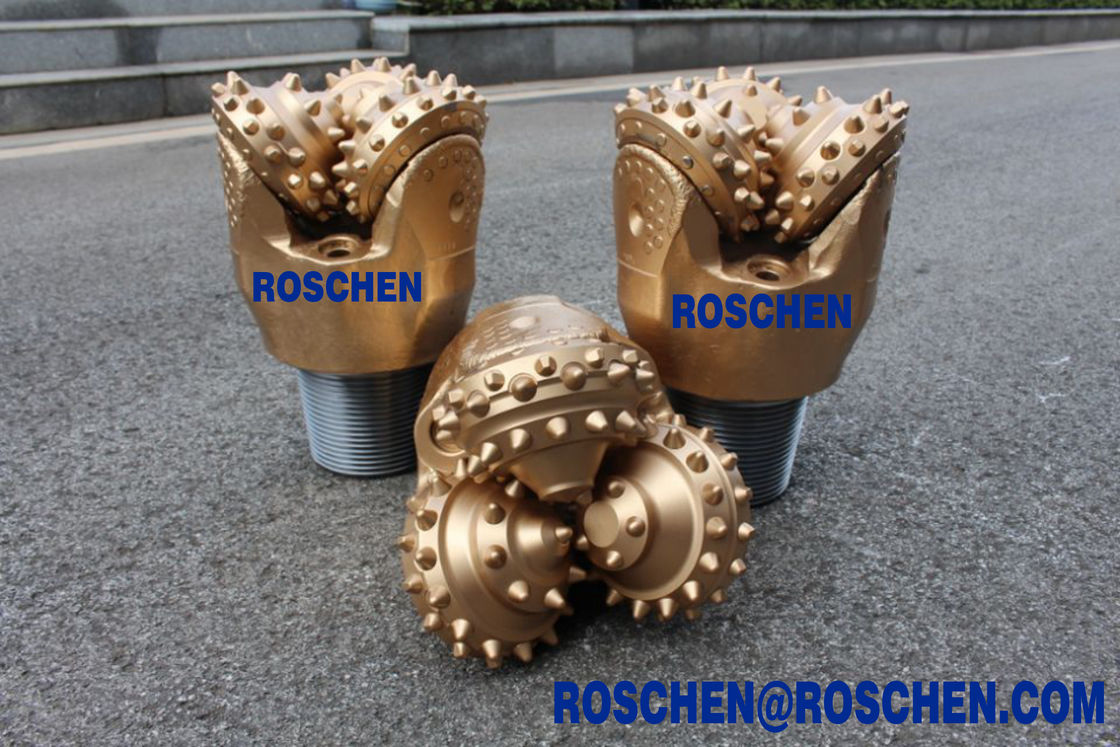

13-5 / 8 "TCI Roller Tricone Bit do wiercenia studni olejowych
Opis produktu:
Wiertło tricone Roschen używane do poszukiwań geologicznych, wydobywania ropy i gazu, wiercenia studni wodnych, otworów strzałowych i wykonywania otworów do poszukiwań sejsmicznych, inżynierii budowlanej. Obecnie istnieje jedenaście typowych rodzajów trikonu.
Seria zębów stalowych: KOD IADC: 116,117,126,127,136,137,216,217,317,337,
Seria TCI: KOD IADC: 417.437.447.517.527.537.547.617.627.637.647.737.837.
Końcówka trikonowa TCI, końcówki rolkowe tci, końcówka rolkowa, końcówka rolkowa z zębami stalowymi, końcówka rolkowa TCI, końcówka tricone TCI.
1. Rozmiary wahały się od 3 7/8 "do 26"
2. Obejmuje prawie cały kod IADC.3. niezawodna jakość i przystępna cena
Normalny wałek tricone z kodem IADC:
437 bitów Tricone TCI Soft Formation:
Wiertła 437 TCI służą do wiercenia w formach o niskiej wytrzymałości na ściskanie i bardzo miękkich.Bity TCI maksymalizują wykorzystanie zarówno stożkowych, jak i dłutowych wkładek z węglika wolframu o dużych średnicach i dużym występie.Taka konstrukcja struktury tnącej w połączeniu z maksymalnym przesunięciem stożka zapewnia wysokie współczynniki penetracji bitów.Głębokie połączenie rzędów frezów zapobiega łuszczeniu się wiertła w formacjach lepkich.
517 bitów Tricone TCI o średniej formacji:
Model 517 posiada agresywne dłutowe wkładki z węglika wolframu na piętach i wewnętrznych rzędach.Taka konstrukcja zapewnia dużą prędkość wiercenia i dodatkową trwałość struktury tnącej w formach średnio- i średnio twardych.Gumowy O-ring HSN zapewnia odpowiednie uszczelnienie dla trwałości łożyska.
637 Twarde bity TCI Tricone:
Bity 637 mogą być używane do wiercenia twardych i ściernych form.Odporne na ścieranie wkładki z węglika wolframu są stosowane w zewnętrznych rzędach, aby zapobiec utracie grubości wiertła.We wszystkich rzędach zastosowano maksymalną liczbę półkulistych płytek, aby zapewnić trwałość i długą żywotność frezu.
617 Średnio twarde bity TCI Tricone:
Model 617 ma solidne dłutowe wkładki z węglika wolframu w rzędzie pięty i stożkowe w rzędach wewnętrznych.Taka konstrukcja zapewnia dużą szybkość wiercenia i dodatkową trwałość struktury tnącej w średnio i średnio twardych formach.Gumowy O-ring HSN zapewnia odpowiednie uszczelnienie dla trwałości łożyska.
| Specyfikacja bitów Tricone Roller: |
| IADC |
WOB |
RPM |
Podanie |
| (KN / mm) |
(obr / min) |
| 111/114/115 |
0,3-0,75 |
200-80 |
bardzo miękkie formacje o niskiej wytrzymałości na ściskanie i dużej zdolności wiercenia, takie jak glina, mułowiec, kreda |
| 116/117 |
0,35-0,8 |
150-80 |
bardzo miękkie formacje o niskiej wytrzymałości na ściskanie i dużej zdolności wiercenia, takie jak glina, mułowiec, kreda |
| 121 |
0,3-0,85 |
200-80 |
miękkie formacje o niskiej wytrzymałości na ściskanie i wysokiej zdolności wiercenia, takie jak mułowiec, gips, sól, miękki wapień |
| 124/125 |
|
180-60 |
| 131 |
0,3-0,95 |
180-80 |
formacje od miękkich do średnich o niskiej wytrzymałości na ściskanie, takie jak średni, miękki wstrząs, średnio miękki wapień, średnio miękki piaskowiec, średni utwardzenie z twardszymi i ściernymi międzywarstwami |
| 136/137 |
0,35-1,0 |
120-60 |
| 211/241 |
0,3-0,95 |
180-80 |
formacje średnie o dużej wytrzymałości na ściskanie, takie jak średni, miękki wstrząs, twardy gips, średnio miękki wapień, średnio miękki piaskowiec, miękki utwór z twardszymi międzywarstwami. |
| 216/217 |
0,4-1,0 |
100-60 |
| 246/247 |
0,4-1,0 |
80-50 |
formacje średnio twarde o wysokiej wytrzymałości na ściskanie, np. twardy łupek, wapień, piaskowiec, dolomit |
| 321 |
0,4-1,0 |
150-70 |
utwory średnio ścierne, np. łupek ścierny, wapień, piaskowiec, dolomit, twardy gips, marmur |
| 324 |
0,4-1,0 |
120-50 |
| 437/447/435 |
0,35-0,9 |
240-70 |
bardzo miękkie utwory o niskiej wytrzymałości na ściskanie i dużej zdolności wiercenia, takie jak glina, mułowiec, kreda, gips, sól, miękki wapień |
| 517/527/515 |
0,35-1,0 |
220-60 |
miękkie formacje o niskiej wytrzymałości na ściskanie i wysokiej zdolności wiercenia, takie jak mułowiec, gips, sól, miękki wapień |
| 537/547/535 |
0,45-1,0 |
220-50 |
formacje od miękkich do średnich o niskiej wytrzymałości na ściskanie, takie jak średni, miękki wstrząs, średnio miękki wapień, średnio miękki piaskowiec, średni utwardzenie z twardszymi i ściernymi międzywarstwami |
| 617/615 |
0,45-1,1 |
200-50 |
formacje średnio twarde o wysokiej wytrzymałości na ściskanie, np. twardy łupek, wapień, piaskowiec, dolomit |
| 637/635 |
0,5-1,1 |
180-40 |
twarde materiały o wysokiej wytrzymałości na ściskanie, takie jak wapień, piaskowiec, dolomit, twardy gips, marmur |
| Uwaga: Powyższe limity WOB i RRPM nie powinny być używane jednocześnie |
| Średnica wiertła Tricone Roller: |
| Rozmiar |
Ząb stalowy |
Bit TCI |
| w |
mm |
Waga (kg) |
Waga (kg) |
| 3 7/8 |
98,4 |
5 |
6 |
| 4 5/8 |
117,5 |
6 |
6.5 |
| 5 7/8 |
149,2 |
17 |
18 |
| 6 |
152,4 |
18 |
19.5 |
| 6 1/2 |
165.1 |
19 |
22 |
| 7 7/8 |
200 |
29 |
29.5 |
| 8 1/2 |
215,9 |
35 |
38 |
| 8 3/4 |
222.2 |
36 |
40 |
| 9 1/2 |
241,3 |
57 |
59 |
| 9 7/8 |
250,8 |
58 |
60 |
| 10 5/8 |
269,9 |
66 |
74 |
| 12 1/4 |
311.1 |
85 |
111 |
| 13 5/8 |
346,1 |
118 |
120 |
| 14 3/4 |
374,6 |
140 |
160 |
| 17 1/2 |
444,5 |
230 |
255 |
| 20 |
508 |
428 |
443 |
| 22 |
558,8 |
520 |
560 |
| 26 |
660,4 |
720 |
810 |
