Bity młotkowe typu "dół za otworem" (DTH) są stosowane w młotach z dolnym otworem do wiercenia otworów w szerokim zakresie typów skał. W połączeniu z młotkami DTH wiertła udarowe są wyposażone w wielowypustowy napęd do obracania wiertła w ziemi.

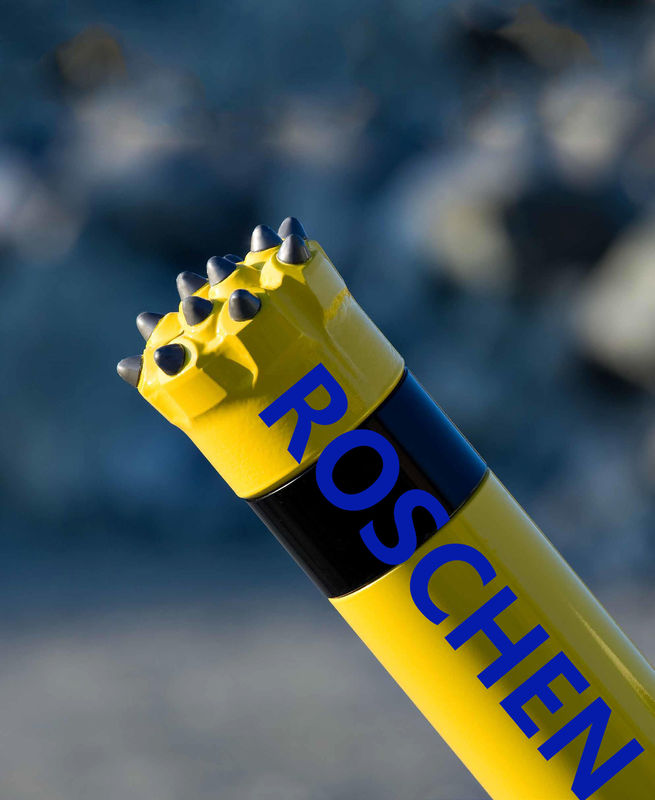

Roschen RH510 jest młotkiem typu down-the-hole (DTH) zaprojektowanym z myślą o wysokiej penetracji i maksymalnej produktywności. Ten młot o wysokiej wydajności jest pierwszym wyborem do wiercenia twardych i ściernych skał. Posiada opatentowaną konstrukcję trzpienia dla zoptymalizowanej efektywności energetycznej i bez zaworu stopowego. Dostępne są modele z wytrzymałymi lub odwracalnymi osłonami, które zapewniają maksymalną trwałość w zastosowaniach wymagających dużej prędkości w formacjach skalnych.
Osiąga się to dzięki zastrzeżonemu interfejsowi pomiędzy tłokiem i wiertłem. Optymalizuje to transmisję energii uderzenia w celu zwiększenia szybkości przenikania. Rezultat zapewni doskonałą ekonomię dzięki wysokiej wydajności. Jest przeznaczony do ciśnień roboczych do 24 bar (350 psig).
Młot RH510 nie wymaga zaworu nożnego w bicie, co dodatkowo obniża szansę na przestój. Unikalna konstrukcja maksymalizuje efektywność energetyczną i oszczędność paliwa oraz minimalizuje całkowite koszty wiercenia.
Młot | Ciężar kg (funty) | Średnica zewnętrzna mm (cale) | Długość młota mm (cale) |
RH510r 3 " | 25 (55) | 81,3 (3.2) | 823 (32,4) |
RH510r 4 " | 38 (83) | 98 (3.56) | 914 (36) |
RH510 5 " | 68 (145) | 120 (4,72) | 987 (38.86) |
RH510g 5 " | 73 (160) | 126 (4,96) | 987 (38.86) |
RH510r 5 " | 73 (160) | 126 (4,96) | 987 (38.86) |
RH510 6 " | 72 (158) | 142 (5.6) | 922 (36,3) |
RH510g 6 " | 82 (180) | 150 (5.9) | 922 (36,3) |
RH510r 6 " | 82 (180) | 150 (5.9) | 922 (36,3) |
RH510w 6 " | 72 (158) | 142 (5.6) | 922 (36,3) |
RH510r 8 " | 173 (380) | 181 (7.12) | 1,219 (48) |
RH510w 8 " | 173 (380) | 181 (7.12) | 1,270 (50) |
Specyfikacje młotów ROSCHEN DTH | |||||||
Rozmiar młotka | Bit Shank | Kod ROSCHEN | Gwint połączenia | Odpowiedni bit | Ciśnienie robocze | Zużycie powietrza | |
1 " | BR1 | ROS 11 | Pudełko RD50 | ¢ 50-70mm | 0,7-1,75Mpa | 0,7Mpa | 4.5m3 / min |
1.0Mpa | 4m3 / min | ||||||
1,4Mpa | 5m3 / min | ||||||
2 " | BR2 | ROS 22 | Pudełko RD50 | ¢ 70- ¢ 90 mm | 0,7-1,75Mpa | 0,7Mpa | 4.5m3 / min |
1.0Mpa | 4m3 / min | ||||||
1,4Mpa | 5m3 / min | ||||||
3 " | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ¢ 90- ¢ 110 mm | 1,0-1.5Mpa | 1.0Mpa | 4.5m3 / min |
COP32 / COP34 | |||||||
M30 | 1,5Mpa | 9m3 / min | |||||
4 " | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢ 110- ¢ 135 mm | 1,0-2,5Mpa | 1.0Mpa | 6m3 / min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1,8Mpa | 10 m3 / min | |||||
M40 | 2,4Mpa | 15m3 / min | |||||
5 " | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢ 135 - ¢ 155 mm | 1,0-2,5Mpa | 1.0Mpa | 9m3 / min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1,8Mpa | 15m3 / min | |||||
M50 | 2,4Mpa | 23 m3 / min | |||||
6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢ 155- ¢ 190 mm | 1,0-2,5Mpa | 1.0Mpa | 10 m3 / min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1,8Mpa | 20 m3 / min | |||||
M60 | 2,4Mpa | 28,5 m3 / min | |||||
8 " | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ¢ 195- ¢ 254 mm | 1,0-2,5Mpa | 1.0Mpa | 15m3 / min |
COP84 | |||||||
QL80 | 1,8Mpa | 26 m3 / min | |||||
SD8 | 2,4Mpa | 34 m3 / min | |||||
M80 / M85 | |||||||
10 " | SD10 | ROS 100 | API 6 5/8 "Reg | ¢ 254- ¢ 311 mm | 1,0-2,5Mpa | 1.0Mpa | 22 m3 / min |
Numa100 | 1,8Mpa | 40 m3 / min | |||||
ROS 100 | 2,4Mpa | 55m3 / min | |||||
12 " | DHD1120 | ROS 120 | API 6 5/8 "Reg | ¢ 305- ¢ 445mm | 1,0-2,5Mpa | 1.0Mpa | 30m3 / min |
SD12 | 1,8Mpa | 56 m3 / min | |||||
Numa120 | 2,4Mpa | 78 m3 / min | |||||
Uwagi: | |||||||
Metzke, wątek Remeta jest dostępny! | |||||||
Każda specjalna golarka typ DTH Hammer będzie dostępna na żądanie. |
