Symetryczny system wiercenia umożliwia jednoczesne wiercenie i zagłębienie otworu w niezagospodarowanych warunkach gruntowych. Bit kierowcy wbudowany w satynowy pierścień lub pierścień wielokrotnego użytku tworzy pełną głowę, co znacznie poprawia szybkość penetracji i prostoliniowość wiercenia otworów. Wewnętrzne rowki płuczące wraz z wbudowanymi butami obudowy zapewniają dobre uszczelnienie przycisku otworu wiertniczego, a tym samym minimalizują przerwanie obróbki otworu wiertniczego.
1. Koncentryczny / symetryczny układ nadkładu
W projektach wiercenia, siewniki często napotykają problemy z powodu luźnego formowania gruntu. Mogą one powodować problemy, takie jak trudności w wierceniu w dół, zawalenie otworów, uszkodzenie narzędzi wiertniczych itp. Aby rozwiązać problemy, najlepiej jest zastosować system wiercenia nadkładu (ODEX), który może zapobiegać uszkodzeniom otworów i narzędzi wiertniczych oraz wspierać otwory za pomocą rur osłonowych.
2. Wprowadzenie ogólne
1) drążenie nadkładu niestabilnej skały
2) jeden krok, aby wywiercić i śledzić obudowę
3) elastyczny, aby otworzyć lub zamknąć
4) sprawny poniżej 300 mm
3. Zasady projektowania:
Spraw, aby obudowa była łatwa, a sprzęt i obsługa proste
Wyjątkowe zalety
Prosta struktura, prosta obsługa, niezawodna jakość, możliwe do odzyskania narzędzia wiertnicze, długa żywotność.

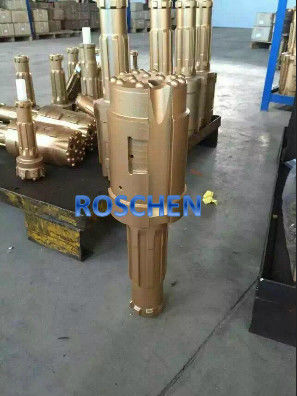

4. Surowiec
Stal:
Pierwszej klasy specjalna stal stopowa o wysokiej wytrzymałości, odporności na ciepło i przydatna do noszenia
Węglik:
Najlepsze węgliki wolframu z Chin są powszechnie stosowane.
Dostępny jest również węglik wolframu z Europy.
5. Proces roboczy:
1. Przed wierceniem przyspawany jest korpus pierścienia i klina pancerza do obudowy. Zablokuj zespół w bitach pilotowych za pomocą młotka. Górne ramię ostrza bitewnego sprzęga się z ramieniem buta osłonowego.
2. Po zakończeniu wiercenia i obudowy wiertło z bitem pilotującym jest odbijane przez delikatny obrót do tyłu w celu odblokowania złącza bagnetowego. Bity pierścieniowe pozostają w otworze i można je odzyskać tylko wtedy, gdy obudowa zostanie odzyskana.
3. Udarowa energia młota przenoszona jest przez pilot i pierścienie, miażdżąc skałę. Część obudowy zwiększa energię uderzenia.
4. Wiercenie kontynuuje się do pożądanej głębokości w skale podsta- wowej za pomocą wiercenia konwersyjnego.
| Rodzaj produktu | Obudowa OD | Ściana obudowy max. | Identyfikator bitu pierścienia | Ring bit OD | Pilot bitowy OD | Młot |
| RSOD114 | 114,3 | 6/10 | 91/78 | 128/124 | 100 / 92,5 | RD35 |
| RSOD127 | 126,7 | 7 | 99 | 140 | 110 | RD35 |
| RSOD140 | 139,7 | 7/10 | 116/94 | 154/150 | 124 / 117,5 | RD45, RQL4 |
| RSOD168 | 168,3 | 8 / 12,7 | 142/121 | 182/178 | 150/140 | RD55, RQL5 |
| RSOD178 | 178,3 | 10 | 145 | 195 | 156 | RD55, RQL5 |
| RSOD194 | 193,7 | 6 / 12,7 | 167/148 | 212/203 | 180/167 | RD65, RQL6 |
| RSOD219 | 219,1 | 7 / 12,7 | 186/167 | 234 | 203/191 | RD65, RQL6 |
| RSOD273 | 273 | 8 / 12,7 | 232/219 | 292 | 255/246 | RD85, RQL8 |
| RSOD325 | 323,9 | 8 / 12,7 | 281/270 | 342/342 | 306/297 | RD85, RSD8 |
| RSOD406 | 406,4 | 12.7 | 328 | 419 | 374 | RSD10, RN125 |
| RSOD508 | 508 | 15 | 412 | 526 | 470 | RD475, SD15 |
| RSOD609 | 609,6 | 15 | 513 | 637 | 570 | RD525, SD18 |
