Nazwa | Down Them Hole Hammer, DTH Hammer |
Marka | ROSCHEN |
Szereg zastosowań | Otwarte wiercenie skał, inżynieria tuneli |
Prędkość wiercenia otworu (mm / min) | 840 (mm / min) |
Rozmiar (mm) | 110 |
Model | CIR110A |
Średnica otworu wiertła (mm) | 110-120 (mm) (mm) |
Energia udaru (MPa) | 0,5-0,7 |
Głębokość otworu (M) | 200 M |
Częstotliwość uderzenia | 840 (Hz) |
Średnica płaszcza | 98 mm |

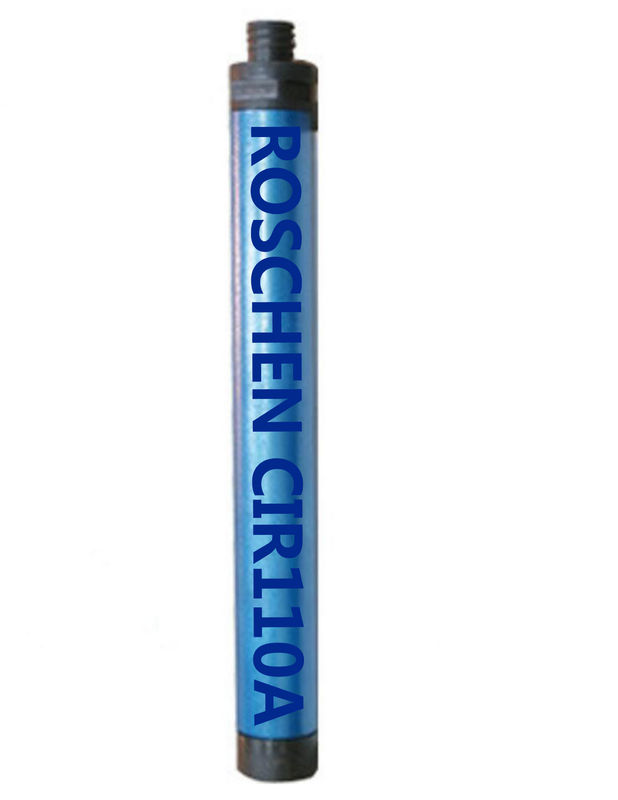

CIR110A Młotek wiertniczy Szczegóły produktu:
Średnica wiercenia: Φ110-120 mm
Średnica płaszcza: Φ98 mm
Całkowita długość: 838 mm
Waga: 36 kg
Ciśnienie robocze: 0,5-0,7Mpa
Zużycie powietrza: 11 m3 / min
Częstotliwość uderzenia: 840 razy / min
Wymiary modelu DTH do wiertarki udarowej
Model | Drill Hole Dia. (mm) | Obudowa OD (mm) | Długość (mm) | waga (kg) | Ciśnienie pracy (MPa) | Zużycie powietrza (m3 / min) | Częstotliwość uderzenia (T / min) |
Młot DTH 65A | Ø65-67 | 61 | 745 | 13 | 0,5-0,7 | 2.5 | ≥ 810 |
Młot DTH 70A | Ø74-76 | 67 | 766 | 15 | 0,5-0,7 | 3 | ≥ 810 |
Młot 80 mm DTH | Ø80-82 | 72 | 796 | 17 | 0,5-0,7 | 5.5 | ≥ 810 |
90 DTH Hammer | Ø90-100 | 80 | 796 | 22 | 0,5-0,7 | 7 | ≥ 840 |
Młot DTH 90A | Ø90-100 | 80 | 796 | 22 | 0,5-0,7 | 6 | ≥ 840 |
900 DTH Hammer | Ø90-100 | 80 | 870 | 24 | 0,8-1,2 | 5 | ≥700 |
930 DTH Hammer | Ø90-100 | 80 | 870 | 24 | 0,8-1,2 | 6 | ≥700 |
110 A młot DTH | Ø110-120 | 98 | 838 | 36 | 0,5-0,7 | 11 | ≥ 840 |
DHD340 DTH Hammer | Ø110-140 | 98 | 1045 | 39 | 1,2-2.0 | 3,5-15 | ≥ 1140 |
DHD350 DTH Hammer | Ø135-155 | 122 | 1213 | 57 | 0,6-2,5 | 7,5-9 | ≥ 1140 |
DHD360 DTH Hammer | Ø152-190 | 139 | 1300 | 98 | 0,6-2,5 | 10,5-19 | ≥ 1140 |
CIR110A DTH Hammer Powszechnie stosowane metody rozwiązywania problemów
Wadliwe działanie | powód | Metoda wykluczenia |
Dopływ powietrza nie ma wpływu | 1. Na zaworze dysku znajduje się obca substancja, a zawór zwrotny zablokował się. | Zdemontuj impaktor do czyszczenia i kontroli. |
2. Olej smarowy jest zbyt lepki, aby przykleić tłok. | Otwórz zawór zwrotny, dodaj niewielką ilość nafty lub benzyny, a następnie wymień cieńszy smar. | |
3. Po ustawieniu wiertła wskoczy na przednie złącze i nie można go wyzerować. | Wyjmij głowicę wiertarki w celu konserwacji. | |
4. Słabe smarowanie, ugniatanie tłoka i cylindra. | Demontaż i przeglądy, wymiana części w razie potrzeby i poprawa warunków smarowania. | |
5. Zainstaluj niewłaściwe lub brakujące części. | Ponownie zmontować zgodnie ze schematem konstrukcji | |
Bez szwanku | 1. Gumowy pierścień jest uszkodzony, podkładka regulacyjna i uszczelka nie są dociskane. | Wymień fartuch, zwiększ uszczelkę |
2. Poważne zużycie tłoków, cylindrów itp. | Wymień części |
CIR110A Eksploatacja wiertła dziurkacza Środki ostrożności:
1. W normalnych warunkach wiercenia w skałach impaktor jest serwisowany i czyszczony oraz ponownie składany co 200 godzin pracy. Wiercenie otworów lub szlamowanie błota odbywa się co 100 godzin.
2. Smarowanie impaktora osiąga się poprzez urządzenie do smarowania silnika głównego. Dlatego konieczne jest upewnienie się, że urządzenie do smarowania jest napełnione olejem przed rozpoczęciem każdej zmiany, i wciąż istnieje nadwyżka przed rozpoczęciem kolejnej zmiany. Olej smarowy to olej mechaniczny nr 20 w lecie i nr 5-10 olej mechaniczny w zimie. Zanim impaktor zostanie zainstalowany na rurze wiertniczej, uruchamiany jest zawór wydechowy w celu usunięcia zanieczyszczeń z rury wiertniczej i sprawdzenia, czy w rurze wiertniczej znajduje się olej. Sprawdź urządzenie udarowe po podłączeniu.
3. Udar i żerdź wiertła nie mogą być odwrócone w otworze, aby zapobiec wypadkom. W trakcie wiercenia otworu, jeśli chcesz przerwać wiercenie, nie należy natychmiast zatrzymywać dopływu powietrza do impaktora. Powinieneś podnieść wiertarkę i wydmuchać ją, a także zatrzymać dopływ gazu, gdy w otworze nie ma już skały i proszku skalnego. , A potem przestań się obracać.
Witamy, aby zapytać, zrobimy co w naszej mocy, aby zapewnić Państwu wymagane informacje o produkcie.
