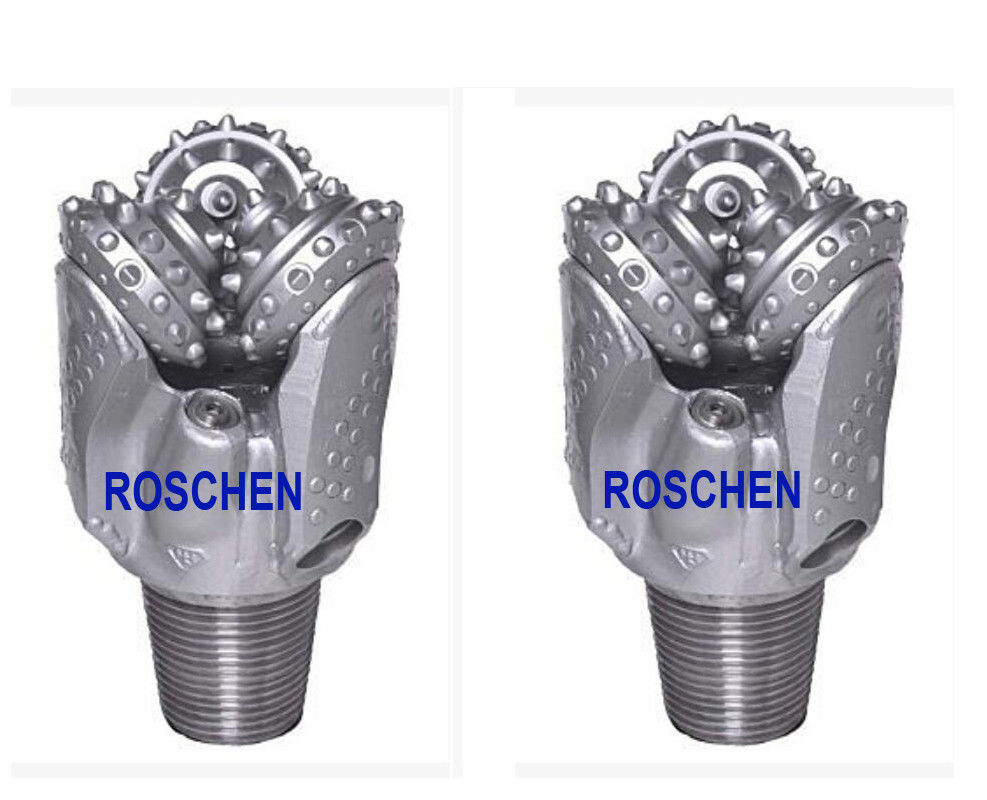

Pionowy Tricone Rock Bit, Rock Drill Bits 9 7/8 "Do wiercenia studni
1 zestaw
MOQ
Negotiate
Cena £
Vertical Tricone Rock Bit , Rock Drill Bits 9 7/8" For Water Well Drilling
cechy Galeria opis produktu Poprosić o wycenę
cechy
Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: ROSCHEN
Orzecznictwo: API
Numer modelu: 9 7/8
High Light:

bity tricone 9 7/8 "

,

pionowe końcówki tricone

,

wiertło do studni wodnych

Zapłata
Szczegóły pakowania: Pudełko kartonowe
Czas dostawy: 5 ~ 15 dni
Możliwość Supply: 1000000 szt
specyfikacje
Imię: Wiertła Tricone
Gorąca wyprzedaż: Sprzedaż wierteł Tricone
rozmiar bitu tricone: Rozmiary wierteł TRICONE
Seria: tricone rock bit
Dobra cena: sprzedaż bitów do wałków
Najlepsza cena: firma bitów tricone
Nr serii: bity tricone
Cena fabryczna: dystrybutorzy bitów tricone
Model: Wiertła obrotowe Tricone
Rodzaj: Wiertła Tricone, stożek rolkowy
opis produktu



WIERTŁA TRIKONOWE 9 7/8 "Do wiercenia studni wodnych




Wiercenie studni to proces wiercenia otworu w ziemi w celu wydobycia zasobu naturalnego, takiego jak woda gruntowa, solanka, gaz ziemny lub ropa naftowa, w celu wstrzyknięcia płynu z powierzchni do zbiornika podpowierzchniowego lub w celu oceny formacji podpowierzchniowych lub monitorowanie.Wiercenie w celu zbadania natury materiału znajdującego się pod ziemią (na przykład w poszukiwaniu rudy metalu) najlepiej opisać jako wiercenie otworów wiertniczych.


Wiertło pionowe

Najwcześniejsze studnie były studniami wodnymi, płytkimi dołami wykopanymi ręcznie w regionach, w których poziom wody zbliżał się do powierzchni, zwykle z murowanymi lub drewnianymi ścianami wyłożonymi wewnątrz, aby zapobiec zawaleniu się.Nowoczesne techniki wiercenia wykorzystują długie wały wiertnicze, tworząc otwory o wiele węższe i głębsze, niż można by było wykonać przez kopanie.



Wiercenie studni można wykonać ręcznie lub mechanicznie, a charakter wymaganego sprzętu waha się od bardzo prostego i taniego do bardzo wyrafinowanego.


Zarządzanie wierceniem ciśnieniowym (MPD) zostało zdefiniowane przez Międzynarodowe Stowarzyszenie Wykonawców Odwiertów (IADC) jako „adaptacyjny proces wiercenia stosowany do dokładniejszej kontroli pierścieniowego profilu ciśnienia w odwiercie”.Celem MPD jest „ustalenie limitów ciśnienia w odwiercie i odpowiednie zarządzanie pierścieniowym profilem ciśnienia hydraulicznego”.




Bity Tricone Rolle Specyfikacje produktu:
Model Frezowane zęby tricone do studni wodnej, bity TCI tricone do studni wodnej
Kod IADC 116117126127136137 216 217226316317 326 327 336 337115125135 215 225235315325335335 114124214314111121131346347
4174274375175275376176276377378378324154254354455525625635416427436446447516526537547516536535
Typ łożyska H - łożysko ślizgowe;G - łożysko wałeczkowe;F - łożysko swobodne
Rodzaj uszczelnienia HJ (metalowe uszczelnione łożysko poprzeczne)
HA (uszczelnione gumowe łożysko poprzeczne) typu łożyska chłodzonego powietrzem
Rozmiar Od 2 7/8 "do 26" większych rozmiarów dla wiertła otwierającego, wiertła rozwiertakowego
Materiał stal stopowa, wkładka z węglika wolframu
Dodatkowa funkcja 1) Zęby stożkowe w kształcie litery Y 2) Zęby dłuta X 3) Zęby szerokie K 4) G- Ochrona przed gazami
Obowiązująca formacja Bardzo miękka, miękka, średnio miękka, twarda, średnio twarda, bardzo twarda
Podanie Ropa naftowa i gaz, studnie wodne, przemysł wydobywczy i tektoniczny, pola naftowe, budownictwo, geotermia, kierunkowe wiercenia i podziemne prace fundamentowe.





NIE. ROZMIAR WĘDZIDŁA TRICONE ROCK API GWINT REG.PIN
w mm
1 3 3/4 95.3 2 3/8
2 3 7/8 98,4 2 3/8
3 4 1/8 104,8 2 3/8
4 4 1/4 108 2 3/8
5 4 1/2 114,3 2 3/8
6 4 5/8 117,5 2 7/8
7 4 3/4 120,7 2 7/8
8 4 7/8 123,8 2 7/8
9 5 1/2 139,7 3 1/2
10 5 5/8 142,9 3 1/2
11 5 2/3 143,9 3 1/2
12 4 3/4 146,1 3 1/2
13 5 7/8 149,2 3 1/2
14 6 152,4 3 1/2
15 6 1/8 155,6 3 1/2
16 6 1/4 158,8 3 1/2
17 6 1/2 165.1 3 1/2
18 6 5/8 168,3 3 1/2
19 6 3/4 171,5 3 1/2
20 7 1/2 190,5 4 1/2
21 7 5/8 193,7 4 1/2
22 7 7/8 200 4 1/2
23 8 3/8 212,7 4 1/2
24 8 1/2 215,9 4 1/2
25 8 5/8 219.1 4 1/2
26 8 3/4 222,3 4 1/2
27 9 1/2 241,3 6 5/8
28 9 5/8 244,5 6 5/8
29 9 7/8 250,8 6 5/8
30 10 1/2 266,7 6 5/8
31 10 5/8 269,9 6 5/8
32 11 279,4 6 5/8
33 11 5/8 295,3 6 5/8
34 12 304,8 6 5/8
35 12 1/4 311.2 6 5/8
36 12 5/16 312,7 6 5/8
37 13 3/8 314,3 6 5/8
38 12 7/16 315,9 6 5/8
39 12 5/8 320,7 6 5/8
40 13 1/8 333,4 6 5/8
41 13 1/2 342,9 6 5/8
42 13 5/8 346,1 6 5/8
43 13 3/4 349,3 6 5/8
44 14 1/2 368,3 7 5/8
45 14 3/4 374,7 7 5/8
46 15 1/2 393,7 7 5/8
47 16 406,4 7 5/8
48 17 1/2 444,5 7 5/8
49 18 7/8 479,4 7 5/8
50 20 508 7 5/8
51 22 558,8 7 5/8
52 24 609,6 7 5/8
53 26 660,4 7 5/8
54 28 711,2 7 5/8
55 30 762 7 5/8



Mechanizm łamiący kamień trójstożkowy


1. Kruszenie udarowe

Kiedy świder stożkowy pracuje na dnie studni, uderzenie zębów w skałę przez podłużną wibrację świdra jest głównym sposobem na rozbicie skały przez świder rolkowy.Kiedy wiertło jest obracane, zęby są wciskane w skałę z określoną prędkością.Ta metoda zgniatania jest podobna do ciśnienia statycznego w teście zgniatania.Wciskanie zębów w skałę wymaga odpowiedniego nacisku i czasu kontaktu.Dlatego też obciążenie osiowe zęba świdra walcowego na skale obejmuje ciśnienie statyczne i obciążenie udarowe.Nacisk wiercenia przyłożony do wiertła jest częścią ciśnienia statycznego;obciążenie udarowe jest generowane przez wiertło, gdy dno odwiertu obraca się, dzięki czemu układ wiertła-wiertła jest stale ściskany i rozciągany, a dolny przewód wiertniczy przekazuje energię odkształcenia sprężystego cyklu do Wytworzony przez stożek , to jest źródłem nacisku zębów, gdy wiertło rozbija skałę.Zwiększenie nacisku wiertła na formację może zwiększyć wydajność kruszonej skały.


2. Ścinanie ślizgowe


W skale o większej plastyczności, oprócz uderzenia zębów w dolną skałę, wymaga to również, aby zęby miały pewien efekt ślizgowy po ziemi, tak aby zęby przecinały skałę, aby zwiększyć efekt kruszenia skały.Jest to ważne podczas wiercenia w miękkich formacjach.Środki powodujące poślizg podczas walcowania stożka na dnie dołka to super-góra, stożek złożony i oś przesunięcia.


(1) Super top.Super wierzchołek oznacza, że ​​wierzchołek stożka stożka przekracza linię środkową wiertła.Odległość od szczytu stożka do linii środkowej nazywana jest super-wierzchołkiem.Im większa odległość super-góry, tym większa ilość poślizgu.Super-wierzchołek powoduje przesuwanie w kierunku stycznym, a skała między zębami i zębami na każdym pierścieniu stożka jest przecinana.


(2) Złożony stożek.Stożek złożony powoduje, że stożek ślizga się w kierunku stycznym i podobnie jak w przypadku super-wierzchołka, kamień między zębami i zębami na każdym pierścieniu stożka jest przecinany.


(3) Przesuwana oś.Przesunięcie wału oznacza, że ​​oś stożka jest przesuwana na odległość względem osi świdra.Odległość ta nazywana jest przesunięciem rozstawu osi.Im większy rozstaw osi, tym większy poślizg stożka i większy efekt ścinania.Przesuwający się wałek powoduje, że zęby przesuwają się osiowo, a kamień między zębatkami pierścieniowymi na stożku jest przecinany.


3. Działanie ścinające samego zęba


Kiedy ząb zostaje wbity w skałę pod działaniem nacisku osiowego (nacisku wiercenia), klinowa powierzchnia zęba wytwarza poziomą siłę tnącą działającą na stykającą się z nim skałę, a skała ulega pęknięciu wzdłuż płaszczyzny ścinania, wzdłuż zębami.Przesuń, aby usunąć połamaną skałę, co jest efektem ścinania samego zęba na skale.
