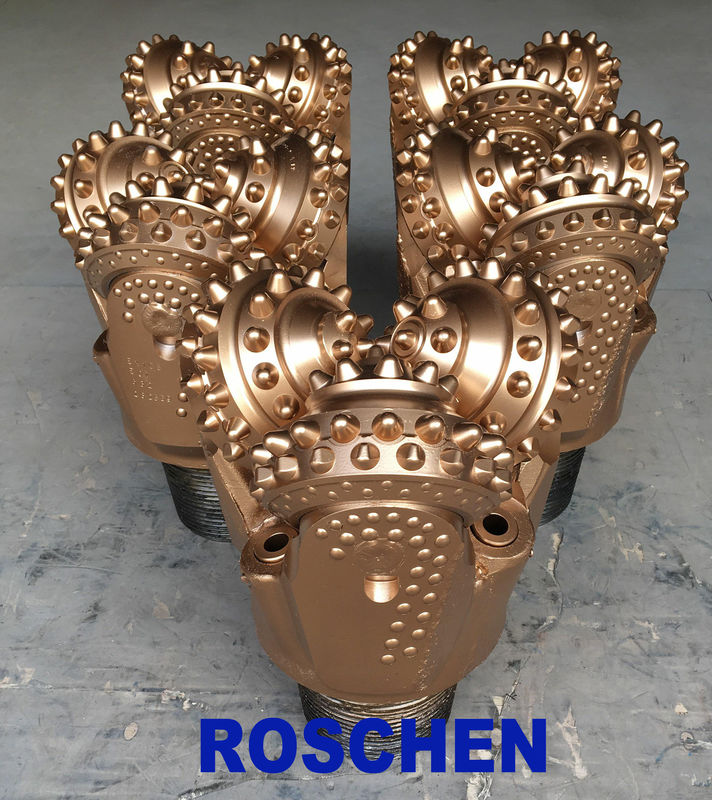

8 1/2 "Tricone Rock Drill Bit / TCI Tricone Bit / Wiertło Oil Well
Mechanizm łamiący kamień trójstożkowy
1. Kruszenie udarowe
Kiedy świder stożkowy pracuje na dnie studni, uderzenie zębów w skałę przez podłużną wibrację świdra jest głównym sposobem na rozbicie skały przez świder rolkowy.Kiedy wiertło jest obracane, zęby są wciskane w skałę z określoną prędkością.Ta metoda zgniatania jest podobna do ciśnienia statycznego w teście zgniatania.Wciskanie zębów w skałę wymaga odpowiedniego nacisku i czasu kontaktu.Dlatego też obciążenie osiowe zęba świdra walcowego na skale obejmuje ciśnienie statyczne i obciążenie udarowe.Nacisk wiercenia przyłożony do wiertła jest częścią ciśnienia statycznego;obciążenie udarowe jest generowane przez wiertło, gdy dno odwiertu obraca się, dzięki czemu układ wiertła-wiertła jest stale ściskany i rozciągany, a dolny przewód wiertniczy przekazuje energię odkształcenia sprężystego cyklu do Wytworzony przez stożek , to jest źródłem nacisku zębów, gdy wiertło rozbija skałę.Zwiększenie nacisku wiertła na formację może zwiększyć wydajność kruszonej skały.
2. Ścinanie ślizgowe
W skale o większej plastyczności, oprócz uderzenia zębów w dolną skałę, wymaga to również, aby zęby miały pewien efekt ślizgowy po ziemi, tak aby zęby przecinały skałę, aby zwiększyć efekt kruszenia skały.Jest to ważne podczas wiercenia w miękkich formacjach.Środki powodujące poślizg podczas walcowania stożka na dnie dołka to super-góra, stożek złożony i oś przesunięcia.
(1) Super top.Super wierzchołek oznacza, że wierzchołek stożka stożka przekracza linię środkową wiertła.Odległość od szczytu stożka do linii środkowej nazywana jest super-wierzchołkiem.Im większa odległość super-góry, tym większa ilość poślizgu.Super-wierzchołek powoduje przesuwanie w kierunku stycznym, a skała między zębami i zębami na każdym pierścieniu stożka jest przecinana.
(2) Złożony stożek.Stożek złożony powoduje, że stożek ślizga się w kierunku stycznym i podobnie jak w przypadku super-wierzchołka, kamień między zębami i zębami na każdym pierścieniu stożka jest przecinany.
(3) Przesuwana oś.Przesunięcie wału oznacza, że oś stożka jest przesuwana na odległość względem osi świdra.Odległość ta nazywana jest przesunięciem rozstawu osi.Im większy rozstaw osi, tym większy poślizg stożka i większy efekt ścinania.Przesuwający się wałek powoduje, że zęby przesuwają się osiowo, a kamień między zębatkami pierścieniowymi na stożku jest przecinany.
3. Działanie ścinające samego zęba
Kiedy ząb zostaje wbity w skałę pod działaniem nacisku osiowego (nacisku wiercenia), klinowa powierzchnia zęba wytwarza poziomą siłę tnącą działającą na stykającą się z nim skałę, a skała ulega pęknięciu wzdłuż płaszczyzny ścinania, wzdłuż zębami.Przesuń, aby usunąć połamaną skałę, co jest efektem ścinania samego zęba na skale.
| Bity Tricone Rolle Specyfikacje produktu: | |
| Model | Frezowane zęby tricone do studni wodnej, bity TCI tricone do studni wodnej |
| Kod IADC |
116 117 117 126 127 136 137 216 217 226 316 317 326 327 336 337 115125135 215 225235235315325335114124 214 314 111121 131 346 347 |
|
417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 535 |
|
| Typ łożyska | H - łożysko ślizgowe;G - łożysko wałeczkowe;F - łożysko swobodne |
| Rodzaj uszczelnienia | HJ (metalowe uszczelnione łożysko poprzeczne) |
| HA (uszczelnione gumowe łożysko poprzeczne) typu łożyska chłodzonego powietrzem | |
| Rozmiar | Od 2 7/8 "do 26" większych rozmiarów dla wiertła otwierającego, wiertła rozwiertakowego |
| Materiał | stal stopowa, wkładka z węglika wolframu |
| Dodatkowa funkcja | 1) Zęby stożkowe w kształcie litery Y 2) Zęby dłuta X 3) Zęby szerokie K 4) G- Ochrona przed gazami |
| Obowiązująca formacja | Bardzo miękka, miękka, średnio miękka, twarda, średnio twarda, bardzo twarda |
| Podanie |
Ropa i gaz, studnie wodne, przemysł wydobywczy i tektoniczny, pola naftowe, prace budowlane, geotermalne, kierunkowe i fundamentowe. |
| NIE. | ROZMIAR WĘDZIDŁA TRICONE ROCK | API GWINT REG.PIN | |
| w | mm | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98,4 | 2 3/8 |
| 3 | 4 1/8 | 104,8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114,3 | 2 3/8 |
| 6 | 4 5/8 | 117,5 | 2 7/8 |
| 7 | 4 3/4 | 120,7 | 2 7/8 |
| 8 | 4 7/8 | 123,8 | 2 7/8 |
| 9 | 5 1/2 | 139,7 | 3 1/2 |
| 10 | 5 5/8 | 142,9 | 3 1/2 |
| 11 | 5 2/3 | 143,9 | 3 1/2 |
| 12 | 4 3/4 | 146,1 | 3 1/2 |
| 13 | 5 7/8 | 149,2 | 3 1/2 |
| 14 | 6 | 152,4 | 3 1/2 |
| 15 | 6 1/8 | 155,6 | 3 1/2 |
| 16 | 6 1/4 | 158,8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168,3 | 3 1/2 |
| 19 | 6 3/4 | 171,5 | 3 1/2 |
| 20 | 7 1/2 | 190,5 | 4 1/2 |
| 21 | 7 5/8 | 193,7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212,7 | 4 1/2 |
| 24 | 8 1/2 | 215,9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222,3 | 4 1/2 |
| 27 | 9 1/2 | 241,3 | 6 5/8 |
| 28 | 9 5/8 | 244,5 | 6 5/8 |
| 29 | 9 7/8 | 250,8 | 6 5/8 |
| 30 | 10 1/2 | 266,7 | 6 5/8 |
| 31 | 10 5/8 | 269,9 | 6 5/8 |
| 32 | 11 | 279,4 | 6 5/8 |
| 33 | 11 5/8 | 295,3 | 6 5/8 |
| 34 | 12 | 304,8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312,7 | 6 5/8 |
| 37 | 13 3/8 | 314,3 | 6 5/8 |
| 38 | 12 7/16 | 315,9 | 6 5/8 |
| 39 | 12 5/8 | 320,7 | 6 5/8 |
| 40 | 13 1/8 | 333,4 | 6 5/8 |
| 41 | 13 1/2 | 342,9 | 6 5/8 |
| 42 | 13 5/8 | 346,1 | 6 5/8 |
| 43 | 13 3/4 | 349,3 | 6 5/8 |
| 44 | 14 1/2 | 368,3 | 7 5/8 |
| 45 | 14 3/4 | 374,7 | 7 5/8 |
| 46 | 15 1/2 | 393,7 | 7 5/8 |
| 47 | 16 | 406,4 | 7 5/8 |
| 48 | 17 1/2 | 444,5 | 7 5/8 |
| 49 | 18 7/8 | 479,4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558,8 | 7 5/8 |
| 52 | 24 | 609,6 | 7 5/8 |
| 53 | 26 | 660,4 | 7 5/8 |
| 54 | 28 | 711,2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
