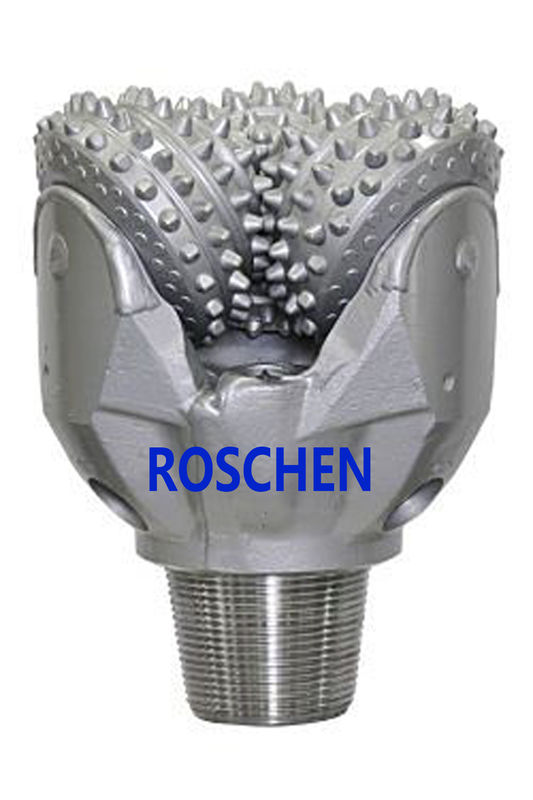

16-calowe wiertło GTX TCI Tricone, IADC 535
Opis
Wiertła ze stożkiem walcowym Tricone maksymalizują wydajność w określonym zastosowaniu.Nasza kultura ciągłego doskonalenia - oparta na naszym zaangażowaniu badawczo-rozwojowym w ulepszanie projektów wiertniczych - pozwala osiągnąć wyższy ROP przy niższym koszcie na stopę.
Rodzina wierteł tricone Roschen Hughes Christensen GT, GTX, GX i STX firmy Roschen Baker Hughes zgromadziła znaczące doświadczenie w terenie w ciągu ostatniej dekady, stając się wiertłami wybieranymi przez wielu operatorów i wykonawców w różnych zastosowaniach.Te wiertła są zbudowane w oparciu o sprawdzone w praktyce technologie, przy użyciu wysokiej jakości materiałów i doskonałych procesów produkcyjnych, aby zapewnić niezawodną i stałą wydajność wiercenia.
Aplikacje:
.Konwencjonalne zastosowania wiertnicze
.Zastosowania obrotowe i silnikowe
Cechy i zalety:
.Łożysko GTX - Linia GTX posiada uszczelnione o-ringiem kulkowe i wałeczkowe łożyska.Wiertła te są zalecane do wiercenia z dużą prędkością obrotową i zastosowań kierunkowych, w których zmniejsza się ilość przekrojów otworów i godzin pracy wiertła.
.Maksymalna penetracja - agresywne wiercenie ze względu na bardzo duże przesunięcie stożka i głębokie uzębienie z dobrą wentylacją.
.Center Jet - Czwarty strumień jest umieszczony w środku wiertła i jest używany do zapobiegania zbrylaniu się wiertła i związanemu z tym zmniejszeniu szybkości penetracji.
Specyfikacje:
1. Rozmiar: 16 cali (406,4 mm)
2. Typ bitu: GTX-C30
3. IADC: 535
4. Rodzaj zęba: TCI
5. Zestaw łożysk / uszczelek: dwurzędowy wałek / osłonięty o-ring
6. Połączenie: 7-5 / 8 REG API
7. Max.Masa na bit: 35 - 87 klb (15 - 38 tn lub kdaN)
8. Prędkość obrotowa: do zastosowań obrotowych i silnikowych
9. Moment uzupełniający: 34,0 - 40,0 kft-lb (46,1 - 54,2 kNm)
| NIE. | ROZMIAR WĘDKA PDC | REG.PIN API | |
| w | mm | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98,4 | 2 3/8 |
| 3 | 4 1/8 | 104,8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114,3 | 2 3/8 |
| 6 | 4 5/8 | 117,5 | 2 7/8 |
| 7 | 4 3/4 | 120,7 | 2 7/8 |
| 8 | 4 7/8 | 123,8 | 2 7/8 |
| 9 | 5 1/2 | 139,7 | 3 1/2 |
| 10 | 5 5/8 | 142,9 | 3 1/2 |
| 11 | 5 2/3 | 143,9 | 3 1/2 |
| 12 | 4 3/4 | 146,1 | 3 1/2 |
| 13 | 5 7/8 | 149,2 | 3 1/2 |
| 14 | 6 | 152,4 | 3 1/2 |
| 15 | 6 1/8 | 155,6 | 3 1/2 |
| 16 | 6 1/4 | 158,8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168,3 | 3 1/2 |
| 19 | 6 3/4 | 171,5 | 3 1/2 |
| 20 | 7 1/2 | 190,5 | 4 1/2 |
| 21 | 7 5/8 | 193,7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212,7 | 4 1/2 |
| 24 | 8 1/2 | 215,9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222,3 | 4 1/2 |
| 27 | 9 1/2 | 241,3 | 6 5/8 |
| 28 | 9 5/8 | 244,5 | 6 5/8 |
| 29 | 9 7/8 | 250,8 | 6 5/8 |
| 30 | 10 1/2 | 266,7 | 6 5/8 |
| 31 | 10 5/8 | 269,9 | 6 5/8 |
| 32 | 11 | 279,4 | 6 5/8 |
| 33 | 11 5/8 | 295,3 | 6 5/8 |
| 34 | 12 | 304,8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312,7 | 6 5/8 |
| 37 | 13 3/8 | 314,3 | 6 5/8 |
| 38 | 12 7/16 | 315,9 | 6 5/8 |
| 39 | 12 5/8 | 320,7 | 6 5/8 |
| 40 | 13 1/8 | 333,4 | 6 5/8 |
| 41 | 13 1/2 | 342,9 | 6 5/8 |
| 42 | 13 5/8 | 346,1 | 6 5/8 |
| 43 | 13 3/4 | 349,3 | 6 5/8 |
| 44 | 14 1/2 | 368,3 | 7 5/8 |
| 45 | 14 3/4 | 374,7 | 7 5/8 |
| 46 | 15 1/2 | 393,7 | 7 5/8 |
| 47 | 16 | 406,4 | 7 5/8 |
| 48 | 17 1/2 | 444,5 | 7 5/8 |
| 49 | 18 7/8 | 479,4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558,8 | 7 5/8 |
| 52 | 24 | 609,6 | 7 5/8 |
| 53 | 26 | 660,4 | 7 5/8 |
| 54 | 28 | 711,2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
