Wiertła Wiertła Varel z serii High Energy używane do wiercenia poziomego, bezwykopowego i kierunkowego

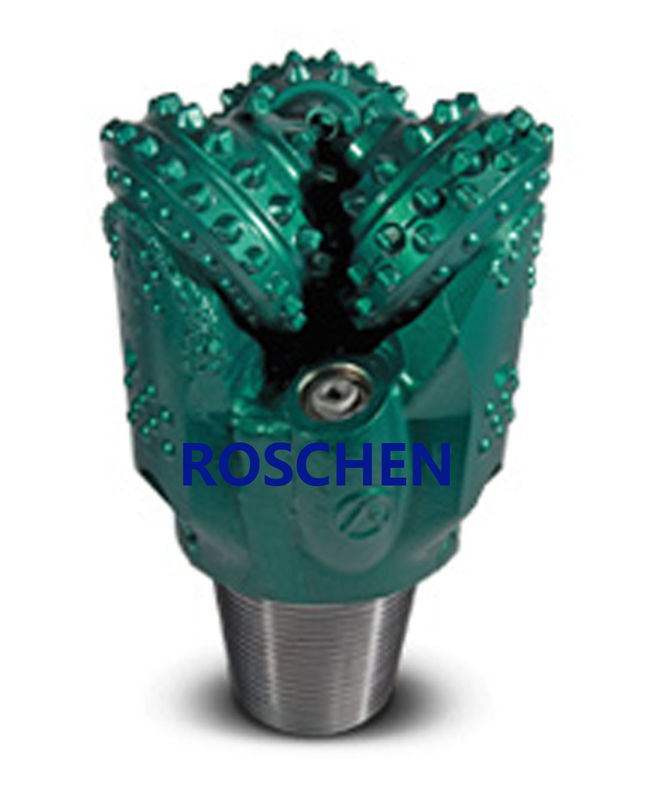

Wędzidło Varel z serii High Energy
Roschen dostarcza tylko najlepsze, nowo wyprodukowane bity skalne zaprojektowane do unikalnych, rygorystycznych warunków HDD.Żadnych ponownych napiwków ani produktów ponownie wprowadzonych do obiegu.Roschen wykorzystuje nową generację bitów - serię Varel® High Energy (HE).Bity z serii HE są w stanie wytrzymać aplikacje, w których kombinacja masy bitowej i prędkości obrotowej znajduje się na najwyższym końcu spektrum, a tym samym zapewniają lepszą wydajność i wyniki w krytycznych zastosowaniach.Wiertła z serii HE zostały zaprojektowane jako rozwiązanie dla rosnących wymagań dotyczących wierteł, które wymagają większej masy wiertła (WOB) i wyższych obrotów na minutę (RPM) w celu szybszego wiercenia.
.Płytki HET - Poprawa atrybutów TCI przezwycięża tradycyjny kompromis między odpornością na zużycie a odpornością na pękanie elementów TCI i faktycznie sprawia, że elementy TCI są zarówno twardsze, jak i bardziej wytrzymałe.
.Napawanie błotne silnika - w przypadku wymagających zastosowań silnikowych, na dolną krawędź koszulki i przednią krawędź końcówki wiertła nakłada się obficie napawanie z węglika wolframu, aby zapewnić lepszą ochronę uszczelnienia.
.Krawędź wiodąca wkładki typu shirttail - wkładki z węglika wolframu są umieszczane wzdłuż przedniej krawędzi koszulki, zapewniając dodatkową odporność na zużycie w zastosowaniach silnikowych wymagających wysokich obrotów lub tam, gdzie dodatkowy podkoszulek
potrzebna jest ochrona.
.Wkładki stabilizujące - Wzbogacają standardowe wzory koszulowe, zapewniając stabilizację końcówki i dodatkową ochronę kompensatora ciśnienia w zastosowaniach pod wysokim kątem lub w formacjach podatnych na odchylenia.
.Dysze hydrauliczne V-Jet ™ - ukierunkowany strumień przepływu zapewnia lepsze czyszczenie stożka, co poprawia penetrację wiertła
stawki.V-Jets również maksymalizują siłę nóg, jednocześnie minimalizując całkowitą długość wiertła, pomagając dostarczyć więcej hydrauliki
moc do dna otworu.Krótsza całkowita długość bitu poprawia sterowność na kierunkowych BHA.
.Retentacja kulkowa - Zaprojektowana, aby utrzymać stożek bez przenoszenia ciężaru wiertła.Ta technika projektowania zapobiega uszkodzeniom spowodowanym odpryskami bieżni kulek i wydłuża żywotność łożysk.
.Stabilny termicznie smar do ekstremalnych ciśnień (EP) - opracowany tak, aby działał synergistycznie z materiałami łożysk.Smar zachowuje wysoką lepkość względną nawet wtedy, gdy łożyska są narażone na ekstremalne poziomy energii w wymagających zastosowaniach.
.Wkładki z twardego metalu - krytyczne powierzchnie łożysk są wstępnie obrabiane, aby zapewnić doskonałą wydajność łożyska poprzez zmniejszenie tarcia i zużycia.
.Precyzyjne, posrebrzane elementy pływające - zmniejszają wytwarzanie ciepła w łożysku i wydłużają żywotność łożyska przy wyższych wartościach
prędkości obrotowe.
.Uszczelnienie HSN o wysokim współczynniku proporcji - zapewnia pozytywne uszczelnienie przed zanieczyszczeniami z dolnymi naprężeniami stykowymi powierzchni uszczelnienia.Zmniejsza to temperaturę pracy uszczelnienia i wydłuża żywotność uszczelnienia.
.Płytki odwracające łupek / rowek łupkowy - skuteczniejsze w przekierowywaniu odcinania od uszczelnienia, przedłużając jego żywotność.
.Wkładki stabilizujące - Wzbogacają standardowe wzory koszulowe, zapewniając stabilizację końcówki i dodatkową ochronę kompensatora ciśnienia w zastosowaniach pod wysokim kątem lub w formacjach podatnych na odchylenia.
TABELA ODNIESIENIA
| IADC | Tworzenie | Varel | Trzcina | Hughes | Kowal | Bezpieczeństwo |
| Kod | Christensen | |||||
| 437 | Miękki | V437 | HP43A | ATJ11 | F1 | S82F |
| 447 | Miękki | V447 | HP51 | AT11C | --- | S82DF |
| 517 | Miękki do średniego | V517 | HP51X | ATJ11H | F15 | --- |
| 517 | Miękki do średniego | V517C | HP51A | ATJ22 | F2 | S84F |
| 527 | Średni | V527 | HP52 | AT22C | F27 | S85CF |
| 537 | Średni | V537 | HP53A | AT33 | F3 | S86F |
| 547 | Średni | ETD38 | HP54 | ATJ33C | F37 | S88CF |
| 547 | Średni | ETD38G | --- | ATJ35C | --- | --- |
| 617 | Średni do twardego | ETD44 | HP61A | ATJ44 | F4 / F45 | M84F |
| 617 | Średni do twardego | V617 | --- | ATJ44A | --- | --- |
| 627 | Średni do twardego | ETD45 | HP62 | ATJ44C | F47 | M88 |
| 627 | Średni do twardego | V627 | HP62A | ATJ55R | F5 | M89FT |
| 627 | Średni do twardego | --- | HP62-JA | ATJ44A | F47 | M88 |
| 637 | Ciężko | ETD55 | HP63 | ATJ55 | F57 | M89F |
| 737 | Ciężko | ETD85 | HP73 | ATJ77 | F7 | H87F |
| 837 | Niezwykle twardy | ETD95 | HP83 | ATJ99 | F9 | H100F |
SPECYFIKACJA BITÓW HDD
| Zakres rozmiarów | Frezowany ząb | Węglik wolframu | Połączenie API | Makeup Torque FT.-Lbs. | |||
| Cale | Milimetry | Lbs. | Kg. | Lbs. | Kb | ||
| 4 1/2 | 114 | 9 | 4.1 | 11 | 5 | 2 3/8 REG | 3000-3,500 |
| 4 3/4 | 121 | 14 | 6.4 | 16 | 7.3 | 2 7/8 REG | 6000-7000 |
| 6 1 / 8-6 1/2 | 143/165 | 27 | 12.3 | 35 | 15.9 | 3 1/2 REG | 7 000-9 000 |
| 7 7/8 | 200 | 74 | 32.7 | 82 | 36.3 | 4 1/2 REG | 12 000-16 000 |
| 8 1 / 2-8 3/4 | 216-229 | 78 | 35.4 | 90 | 40.8 | 4 1/2 REG | 12 000-16 000 |
| 9 7/8 | 251 | 135 | 61.2 | 150 | 68 | 6 5/8 REG | 28 000-32 000 |
| 10 5/8 | 270 | 160 | 72.6 | 180 | 81.6 | 6 5/8 REG | 28 000-32 000 |
| 12 1/4 | 311 | 210 | 95.3 | 235 | 106,6 | 6 5/8 REG | 28 000-32 000 |
