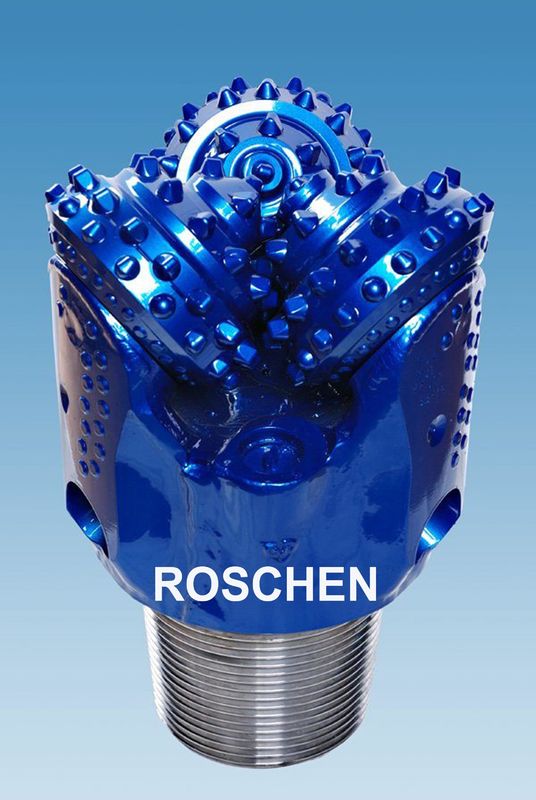

Wiertła walcowe Tricone 6 cali z uszczelnionym łożyskiem wałeczkowym do wiercenia w górnictwie
Discripitons:
Bity guzikowe są nadal narzędziem górniczym i wiertniczym używanym do wiercenia w twardych skałach, mimo że wiertło PDC przejęło ponad połowę udziału w rynku całkowitego materiału wierconego.
Mimo że bit PDC jest szalenie popularny, bitów tricone nie jest tak łatwo odepchnąć na bok.
Na przykład, wiertła PDC obecnie nie wiercą bardzo dobrze żwiru, dolomitu i twardego wapienia, jeśli w ogóle.Wydaje się, że potrzeba triconów będzie trwała jeszcze przez jakiś czas.
Od czasu powstania ważnej rynny w Spindletop i wynalezienia świdra dwustożkowego przez Howarda Hughesa seniora, stożki walcowe odegrały ważną rolę w górnictwie i wierceniu.
Stożki rolkowe mają obrotowe stożki, które zawierają wkładki z węglika wolframu.Najczęstsze są tricone lub trzy wędzidła stożkowe;jednak dwa bity stożkowe i jeden stożkowy są również produkowane, ale nie są używane zbyt często.
KONSTRUKCJA WKŁADKI Z WĘGLIKA WOLFRAMU
Guzikowe wkładki bitowe dzielą się na dwie klasyfikacje: dłutowe i stożkowe.
Końcówka przycisku w stylu dłuta
Wcześniejsze
Wkładki dłuta są bardziej agresywne niż stożkowe, a niektóre projekty wykorzystują połączenie obu.
Wstawki do bitów w kształcie stożka
Płytki stożkowe mają bardziej wypukły wygląd i są używane do szlifowania form, które są bardziej ścierne i mają wyższą wytrzymałość na ściskanie.
Wkładki z węglika wolframu są produkowane indywidualnie, a następnie wciskane w wywiercone otwory w stożku wiertła.
Chociaż wkładki z węglika wolframu są podstawą stożków rolkowych, frezy pdc i ich zastosowanie w bitach pdc szybko je zastępują.
CYRKULACJA PŁYNÓW
Wszystkie wiertła do skał wymagają pewnego rodzaju cyrkulacji płynu.Płyn wiertniczy może składać się z wody lub oleju, powietrza lub piany.
Cyrkulacja płuczki wiertniczej służy kilku celom:
* Usuwa sadzonki, dzięki czemu można wiercić nowe formacje geologiczne
* Stabilizuje ścianę odwiertu
* Czyści i chłodzi bit
| WIERTŁA TRYKONOWE - STANDARDOWE ROZMIARY POŁĄCZEŃ * | |
| ROZMIAR | STANDARDOWE POŁĄCZENIE PIN |
| 2 1/2 "do 2 3/4" włącznie | A - AW Rod |
| 2 7/8 "do 3 3/8" włącznie | N4 Rod |
| 3 1/2 "do 4 1/2" włącznie | 2 3/8 "API |
| 4 5/8 "do 5" włącznie | 2 7/8 "API |
| Od 5 1/8 "do 7 3/8" włącznie | 3 1/2 "API |
| 7 1/2 "do 9 3/8" włącznie | 4 1/2 "API |
| 9 1/2 "do 14 3/8" włącznie | 6 5/8 "API |
| 14 1/2 "do 18 1/2" włącznie | 6 5/8 "API lub 7 5/8" API |
| 18 od 5/8 "do 26" włącznie | 7 5/8 "API lub 8 5/8" API |
| 27 "i większy | 8 5/8 "API |
| * Bity Tricone są dostępne na życzenie z alternatywnymi rozmiarami przyłączy. | |
TYPY ŁOŻYSK:
W trikonach występują trzy główne typy łożysk.Oni są:
Łożysko wałeczkowe lub otwarte.Ten typ łożyska jest powszechnie stosowany w zastosowaniach związanych z rekonstrukcją studni, płytkich wierceniach ropy naftowej i gazu, wierceniu studni wodnych i zastosowaniach górniczych.Atlas Copco i Focus Rock Bit produkują obecnie jedne z najlepszych bitów na rynku.Ten typ łożyska umożliwia swobodne obracanie się stożków.Samo łożysko składa się z rzędu łożysk kulkowych i rzędu łożysk tocznych.Te łożyska są chłodzone przez używaną płuczkę wiertniczą.Łożysko wałeczkowe można naprawić, dopóki bieżnia wewnątrz stożka nie zostanie zbyt mocno zużyta.
Otwarte bity łożyskowe można łatwo rozróżnić po kodzie IADC, przy czym ostateczna liczba to 1, 2 lub 3. Jedno to otwarte łożysko bez zabezpieczenia trzpienia, dwa bez zabezpieczenia trzpienia i odpowiednie do wiercenia powietrzem, a trzy to z zabezpieczeniem trzpienia.
Uszczelnione łożysko wałeczkowe Ten typ łożyska jest w zasadzie taki sam jak łożysko otwarte, z wyjątkiem tego, że wokół łożysk znajduje się uszczelka chroniąca przed sadzonkami i zanieczyszczeniami.
Uszczelnione łożyska wałeczkowe są używane w górnictwie, wierceniach gazu ziemnego, geotermii i niektórych eksploracjach pól naftowych.Gdy uszczelka jest zużyta i nie jest już dobra, wiertło ma jeszcze trochę żywotności i będzie działać jak wiertło z łożyskiem tocznym.
Uszczelnione końcówki łożysk tocznych można łatwo rozróżnić dzięki klasyfikacji trikonów IADC, ponieważ ostateczna liczba to 4 lub 5. Cztery oznacza uszczelnione łożysko wałeczkowe bez osłony trzpienia, pięć oznacza uszczelnienie trzpienia.
Łożysko ślizgowe lub uszczelnione łożysko poprzeczne Jest to najczęściej stosowany typ łożyska do odwiertów naftowych i wierceń gazu ziemnego.Chociaż koszt jest ogólnie wyższy, ten typ łożyska może wytrzymać większość nadużyć.Łożyska wałeczkowe wewnątrz stożka zostały zastąpione pływającą tuleją.Łożysko jest również smarowane smarem i uszczelnione przed zanieczyszczeniami zewnętrznymi.
Końcówki z łożyskami ślizgowymi są często używane w zastosowaniach związanych z wierceniem kierunkowym. Ze względu na dodatkowe zużycie trzpienia na trzpieniu umieszcza się wkładki sprawdzające dla dodatkowej ochrony.
Bity z łożyskiem czasopisma można łatwo odróżnić dzięki systemowi klasyfikacji trikonów IADC.Ostateczna liczba IADC to 6 lub 7. Sześć to uszczelnione łożysko poprzeczne bez ochrony trzpienia, a siedem to uszczelnienie trzpienia.
BUTTON BITS VS.PDC
Zalety
* Koszt - początkowo tańsza inwestycja
* Mniejsze obrażenia od uderzenia - Uderzenie jest mniej szkodliwe dla struktury tnącej
* Lepsze w formacjach skał twardych - działanie spękania wiertła guzikowego jest lepsze w niejednorodnych formacjach skalnych.
* Większa kontrola nad wiertłem - W zastosowaniach związanych z wierceniem kierunkowym wiertło z przyciskiem jest łatwiejsze do kontrolowania, oferując niższy moment obrotowy, większą elastyczność w przypadku WOB i bardziej stabilną powierzchnię czołową narzędzia.
* Konstrukcja końcówek do guzików Wieloletnie doświadczenie dało producentom wiodącą pozycję w projektowaniu końcówek guzikowych do form ściernych i trudnych.
*** Uwaga: Końcówki guzikowe były tradycyjnie używane do wiercenia kierunkowego, ponieważ można nimi sterować.Jednak nowa technologia spowodowała, że bit pdc osiągnął lepsze wyniki.
Dlaczego?
Szczególny nacisk położono na frez PDC i aspekty konstrukcyjne wiertła PDC.
Niedogodności
* Lost Cones - Ponieważ tricony mają ruchome części, zawsze istnieje ryzyko zgubienia stożka w otworze.
* Niższy ROP - działanie ścinające bitu PDC jest bardziej wydajne, co skutkuje wyższym ROP.
* Wyższy koszt na stopę - niższy ROP skutkuje wyższym kosztem na stopę.Bity PDC można naprawiać i uruchamiać wiele razy, trikony nie.
* Niższa żywotność - Tricony będą musiały być wymieniane częściej niż wiertła PDC.
